〖產品用途〗
圖像位移傳感器是基于亞像素視覺圖像測量算法的位移監測傳感器,一次便攜方便安裝后,可實現非接觸遠距離多測點高精度二維實時動靜態位移監測,具備監測精度高、抗擾性能強、監測范圍大,設備體積小、集成度高、安裝方便等特點。
〖產品特點〗
■高精度前置處理:采用亞像素圖像算法,前置圖像處理,實時快速輸出,最高精度可達0.02mm;
■高頻率多點采樣:采用高速面陣CCD,單臺設備可設置30個測點,最高采樣頻率可達到50Hz;
■多功能一機可測:具備4G/以太網/485通訊端口;內置溫度姿態傳感/GPS同步/預警觸發,一機即可測;
■強抗擾全天監測:采用850nm不可見光靶,內置抗環境擾動算法,保障惡劣天氣全天候精準測量。
〖技術參數〗
監測距離
|
1-1000M(配套不同焦距鏡頭)
|
監測點數
|
取景范圍內點數不少于30個
|
監測精度
|
0.05mm@12m(中國計量院校準證書)
|
采樣頻率
|
最高50Hz(動態20Hz/靜態1Hz)
|
內存容量
|
64GB(可存儲五年數據)
|
系統支持
|
Linux,內置可視化UI設備安裝設置軟件
|
通訊接口
|
4G、以太網、RS485可選(可擴展其他通訊接口)
|
設備功耗
|
<5.5W
|
工作溫度
|
-30℃~70℃
|

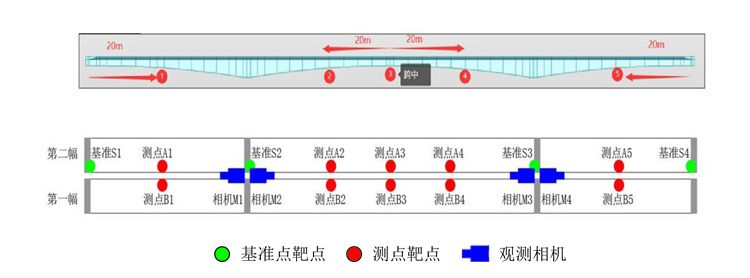

安裝設計示意圖
